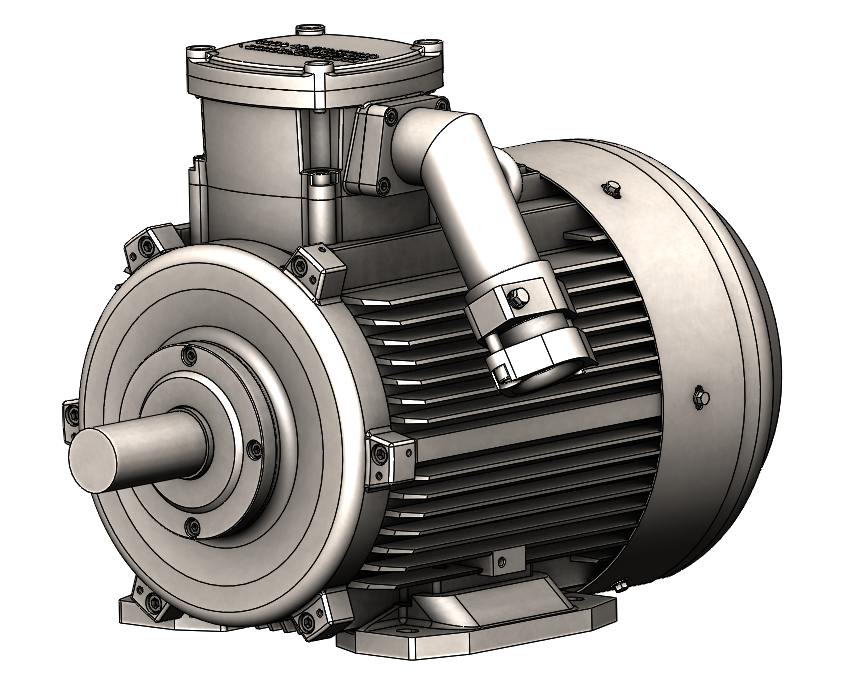

Двигатели взрывозащищенные асинхронные серии 5В (5В, 5ВА, 5ВМ)
Двигатели 5В предназначены для привода машин и механизмов, работающих во взрывоопасных зонах классов В-Iа, В-Iб и В-Iг и других нормативных документов, регламентирующих установку электрооборудования во взрывоопасных зонах для работы от сети промышленной частоты 50 Гц - для внутреннего рынка, 50 и 60 Гц - для поставки на экспорт.
Расшифровка условного обозначения:
5В – наименование серии;
160, 180 - габарит (высота оси вращения, мм);
S, M - установочный размер по длине корпуса;
2, 4, 6, 8 - число полюсов;
Б – наличие встроенной температурной защиты;
У1, У2, У3, У5, УХЛ1, УХЛ2 – виды климатического исполнения по ГОСТ 15150.
Двигатели 5В изготавливаются на базе двигателей общепромышленного исполнения серии АИР мощностью от 7,5…30 кВт.
Взрывозащищенные двигатели серии 5В имеют исполнение по взрывозащите 1Ex db IIC T4 Gb с типовым газом - ацетилен и водород.
Двигатели 5В изготавливаются на номинальные напряжения: 127/220 В, 220/380 В, 230/400 В, 380/660 В, 400/690 В.
Номинальный режим работы двигателей — S1 по ГОСТ IEC 60034-1.
Степень защиты двигателей - IР54 по ГОСТ IEC 60034-5.
Конструктивные исполнения двигателей по способу монтажа - IM081, IM2081, IM3041 по ГОСТ МЭК 60034-7.
Способ охлаждения двигателей – IC411 по ГОСТ МЭК 60034-6.
Номинальные рабочие значения механических внешних воздействующих факторов (ВВФ) - по ГОСТ 17516.1 для группы механического исполнения М8.
Класс нагревостойкости изоляции - «F» по ГОСТ 8865.
Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.1, ГОСТ 31610.0 но при этом, значения следующих факторов устанавливают равными:
- наибольшая высота над уровнем моря 1000 м;
- запыленность воздуха не более 10 мг/м3;
- нижнее рабочее значение температуры воздуха при эксплуатации:
- 233 К (минус 40 ºС) – для климатического исполнения У1, У2, У3;
- 268 К (минус 5 ºС) – для климатического исполнения У5;
- 213 К (минус 60 ºС) – для климатического исполнения УХЛ1, УХЛ2;
- верхнее рабочее значение температуры воздуха при эксплуатации:
- 318 К (плюс 45 ºС) – для климатического исполнения У1, У2, У3, УХЛ1, УХЛ2;
- 308 К (плюс 35 ºС) – для климатического исполнения У5;
- окружающая среда: для двигателей 5В - взрывоопасная с содержанием взрывоопасных газов подгруппы IIС.
Расшифровка условного обозначения:
5В – наименование серии;
160, 180 - габарит (высота оси вращения, мм);
S, M - установочный размер по длине корпуса;
2, 4, 6, 8 - число полюсов;
Б – наличие встроенной температурной защиты;
У1, У2, У3, У5, УХЛ1, УХЛ2 – виды климатического исполнения по ГОСТ 15150.
Двигатели 5В изготавливаются на базе двигателей общепромышленного исполнения серии АИР мощностью от 7,5…30 кВт.
Взрывозащищенные двигатели серии 5В имеют исполнение по взрывозащите 1Ex db IIC T4 Gb с типовым газом - ацетилен и водород.
Двигатели 5В изготавливаются на номинальные напряжения: 127/220 В, 220/380 В, 230/400 В, 380/660 В, 400/690 В.
Номинальный режим работы двигателей — S1 по ГОСТ IEC 60034-1.
Степень защиты двигателей - IР54 по ГОСТ IEC 60034-5.
Конструктивные исполнения двигателей по способу монтажа - IM081, IM2081, IM3041 по ГОСТ МЭК 60034-7.
Способ охлаждения двигателей – IC411 по ГОСТ МЭК 60034-6.
Номинальные рабочие значения механических внешних воздействующих факторов (ВВФ) - по ГОСТ 17516.1 для группы механического исполнения М8.
Класс нагревостойкости изоляции - «F» по ГОСТ 8865.
Номинальные значения климатических факторов внешней среды по ГОСТ 15150, ГОСТ 15543.1, ГОСТ 31610.0 но при этом, значения следующих факторов устанавливают равными:
- наибольшая высота над уровнем моря 1000 м;
- запыленность воздуха не более 10 мг/м3;
- нижнее рабочее значение температуры воздуха при эксплуатации:
- 233 К (минус 40 ºС) – для климатического исполнения У1, У2, У3;
- 268 К (минус 5 ºС) – для климатического исполнения У5;
- 213 К (минус 60 ºС) – для климатического исполнения УХЛ1, УХЛ2;
- верхнее рабочее значение температуры воздуха при эксплуатации:
- 318 К (плюс 45 ºС) – для климатического исполнения У1, У2, У3, УХЛ1, УХЛ2;
- 308 К (плюс 35 ºС) – для климатического исполнения У5;
- окружающая среда: для двигателей 5В - взрывоопасная с содержанием взрывоопасных газов подгруппы IIС.
