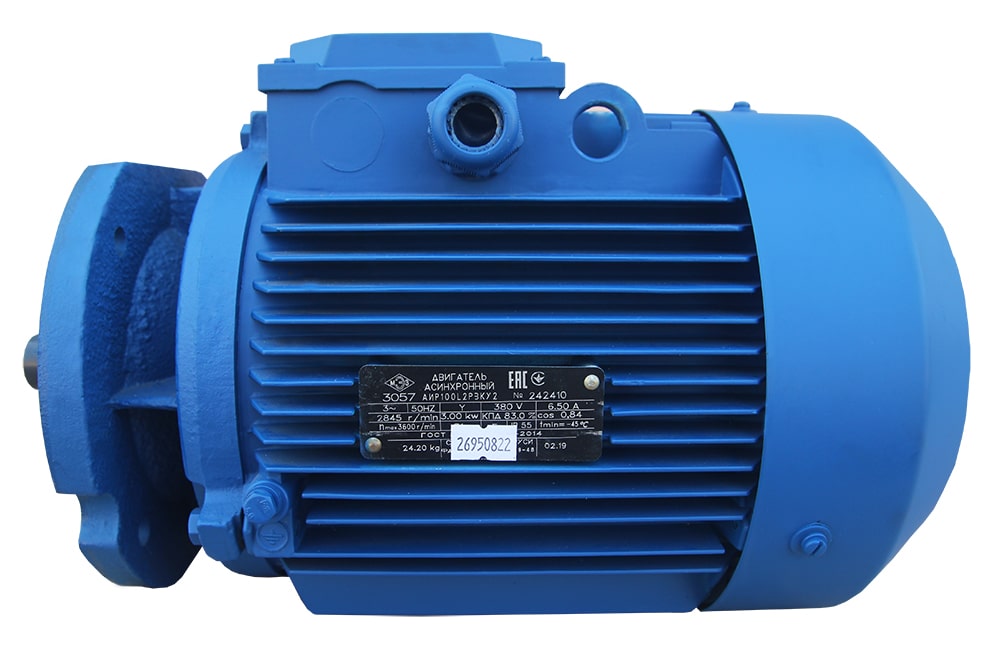

Двигатели для мотор-редукторов
Рисунок 1 - Размеры двигателей АИР80РЗ, РЗК
Рисунок 2 - Размеры двигателей АИР 100 РЗ, РЗК
Таблица 1
Размеры двигателей со спец. валом и спец. фланцем для мотор-редукторов
|
Тип |
Рис. |
|
|
|
|
|
|
Размеры, мм |
|
|
|
|
|||
|
d1 |
d7 |
d20 |
d22 |
d24 |
d25 |
L1 |
L7 |
L8 |
L30 |
b1 |
h1 |
h5 |
h37 |
||
|
АИР80А8, В8РЗ |
1 |
12 |
- |
165 |
12 |
200 |
130 |
25 |
- |
- |
300 |
- |
- |
|
124,5 |
|
АИР80РЗК |
12 |
- |
165 |
12 |
200 |
130 |
25 |
- |
- |
300 |
- |
- |
|
124,5 |
|
|
АИР80А2, 4РЗ |
14 |
- |
165 |
12 |
200 |
130 |
28 |
- |
- |
303 |
- |
- |
|
124,5 |
|
|
АИР80В2, 4РЗ |
14 |
- |
165 |
12 |
200 |
130 |
28 |
- |
- |
327 |
- |
- |
|
124,5 |
|
|
АИР100L2, 4РЗК |
2 |
16 |
15 |
165 |
11 |
200 |
130 |
34 |
31 |
1,4 |
384 |
4 |
4 |
17,5 |
146,5 |
|
АИР100L6РЗК |
16 |
15 |
165 |
11 |
200 |
130 |
34 |
31 |
1,4 |
415 |
4 |
4 |
17,5 |
146,5 |
|
|
АИР100LA8, LB8PЗK |
16 |
15 |
165 |
11 |
200 |
130 |
34 |
31 |
1,4 |
384 |
4 |
4 |
17,5 |
146,5 |
|
|
AИP100SPЗ |
18 |
16,8 |
165 |
11 |
200 |
130 |
42/34 |
39/31 |
1,4 |
392/384 |
5 |
5 |
20 |
146,5 |
|
|
АИР100LРЗ |
18 |
16,8 |
165 |
11 |
200 |
130 |
42/34 |
39/31 |
1,4 |
423/415 |
5 |
5 |
20 |
146,5 |
|
|
АИР112М2Р3 |
20 |
18,6 |
240 |
15 |
270 |
180 |
44 |
39,2 |
1,4 |
455 |
5 |
5 |
22 |
165 |
|
|
АИР112М4РЗ |
|||||||||||||||
|
АИР112МА6РЗ |
|||||||||||||||
|
АИР112МВ6РЗ |
|||||||||||||||
Размеры L30,L1, L7 указаны:
в числителе — для основного исполнения;
в знаменателе — для варианта с укороченным концом вала.
Таблица 2
Электрические параметры двигателей со спец. валом и спец. фланцем для мотор-редукторов
|
Тип |
Электрические параметры |
||||||||
|
Р, кВт |
Номин. частота вращения, об/мин |
КПД, % |
cos ϕ |
Iн |
Iн/Iн |
Мп/Мн |
Мmах/Мн |
Масса, кг |
|
|
АИР80В2Р3К |
1,10 |
2810 |
79,5 |
0,80 |
4,5/2,6 |
6,5 |
2,2 |
2,6 |
12,7 |
|
АИР80А4РЗК |
0,75 |
1350 |
72,0 |
0,75 |
3,6/2,1 |
5,0 |
1,9 |
2,0 |
12,2 |
|
АИР80В6РЗК |
0,55 |
920 |
69,0 |
0,68 |
3,1/1,8 |
4,0 |
2,1 |
2,2 |
11,9 |
|
АИР80А2РЗ |
1,50 |
2880 |
82,0 |
0,85 |
5,7/3,3 |
6,5 |
2,2 |
2,6 |
12,7 |
|
АИР80В2РЗ |
2,20 |
2860 |
83,0 |
0,87 |
8,0/4,6 |
6,4 |
2,1 |
2,6 |
15,4 |
|
АИР80А4Р3 |
1,10 |
1420 |
76,5 |
0,77 |
4,9/2,8 |
5,0 |
2,2 |
2,4 |
12,2 |
|
АИР80В4Р3 |
1,50 |
1410 |
78,5 |
0,80 |
6,3/3,6 |
5,3 |
2,2 |
2,4 |
14,2 |
|
АИР80А6Р3 |
0,75 |
920 |
71,0 |
0,71 |
3,9/2,3 |
4,0 |
2,1 |
2,2 |
11,9 |
|
АИР80В6Р3 |
1,10 |
920 |
75,0 |
0,71 |
5,4/3,1 |
4,5 |
2,2 |
2,3 |
15,6 |
|
АИР100L2PЗК |
3,00 |
2820 |
83,0 |
0,84 |
11,3/6,5 |
7,0 |
2,4 |
2,5 |
24,2 |
|
АИР100L4РЗК |
2,20 |
1420 |
80,5 |
0,80 |
9,0/5,2 |
6,0 |
2,2 |
2,4 |
22,6 |
|
АИР100L6РЗК |
1,50 |
930 |
77,0 |
0,73 |
7,0/4,1 |
5,0 |
2,2 |
2,3 |
23,5 |
|
АИР100LA8РЗК |
0,75 |
680 |
69,5 |
0,69 |
4,1/2,4 |
4,0 |
1,9 |
2,0 |
19,5 |
|
АИР100LB8РЗК |
1,10 |
650 |
70,0 |
0,73 |
5,7/3,3 |
4,0 |
1,7 |
1,8 |
23,0 |
|
AИP100S2P3 |
4,00 |
2850 |
87,0 |
0,88 |
13,7/7,9 |
7,5 |
2,0 |
2,2 |
28,0 |
|
АИР100L2РЗ |
5,50 |
2850 |
88,0 |
0,89 |
18,4/10,7 |
7,5 |
2,0 |
2,2 |
35,5 |
|
AИP100S4P3 |
3,00 |
1410 |
82,0 |
0,83 |
11,6/6,7 |
7,0 |
2,0 |
2,2 |
26,3 |
|
АИР100L4РЗ |
4,00 |
1410 |
85,0 |
0,84 |
14,7/8,5 |
7,0 |
2,0 |
2,2 |
32,1 |
|
AИP100L6P3 |
2,20 |
940 |
81,0 |
0,74 |
9,6/5,6 |
6,0 |
2,0 |
2,2 |
31,0 |
|
АИР100L8РЗ |
1,50 |
690 |
76,0 |
0,76 |
6,8/4,0 |
4,0 |
1,9 |
2,1 |
26,0 |
|
АИР112М2Р3 |
7,50 |
2900 |
87,5 |
0,88 |
25,6/14,8 |
7,5 |
2,0 |
2,2 |
46,8 |
|
АИР112М4Р3 |
5,50 |
1430 |
87,5 |
0,86 |
19,2/11,1 |
7,0 |
2,0 |
2,5 |
47,0 |
|
АИР112МА6РЗ |
3,00 |
950 |
83,0 |
0,72 |
13,2/7,6 |
6,0 |
2,0 |
2,2 |
40,2 |
|
АИР112МВ6РЗ |
4,00 |
950 |
82,0 |
0,81 |
15,8/9,2 |
6,0 |
2,0 |
2,2 |
45,6 |
|
АИР100S4/2РЗ |
3,00 |
1420 |
82,0 |
0,84 |
6,6 |
5,5 |
2,1 |
2,4 |
27,7 |
|
3,75 |
2790 |
80,0 |
0,90 |
7,9 |
5,5 |
2,0 |
2,4 |
||
|
АИР100L4/2Р3 |
4,00 |
1400 |
82,0 |
0,88 |
8,4 |
5,5 |
1,9 |
2,1 |
32,2 |
|
4,75 |
2820 |
82,0 |
0,91 |
9,7 |
6,0 |
2,2 |
2,4 |
||
|
AИP100S6/4P3 |
1,70 |
940 |
76,0 |
0,76 |
4,5 |
4,5 |
1,3 |
1,8 |
26,2 |
|
2,24 |
1400 |
80,0 |
0,86 |
5,0 |
5,5 |
1,3 |
1,9 |
||
|
АИР100L6/4Р3 |
2,12 |
940 |
77,0 |
0,73 |
5,7 |
4,5 |
1,4 |
2,0 |
32,5 |
|
3,15 |
1420 |
80,0 |
0,86 |
7,0 |
5,5 |
1,5 |
2,1 |
||
|
АИР100S8/6Р3 |
1,00 |
710 |
72,0 |
0,64 |
3,3 |
5,0 |
1,4 |
2,0 |
26,2 |
|
1,25 |
970 |
77,0 |
0,66 |
3,7 |
5,5 |
1,5 |
2,2 |
||
|
АИР100L8/6РЗ |
1,32 |
710 |
71,0 |
0,66 |
4,3 |
4,0 |
1,6 |
1,9 |
32,0 |
|
1,60 |
960 |
76,0 |
0,73 |
4,4 |
5,0 |
1,4 |
2,0 |
||
* - ток номинальный (Iн) указан при напряжении 220/380 В для односкоростных двигателей и при 380 В для многоскоростных двигателей
