Встраиваемые Двигатели

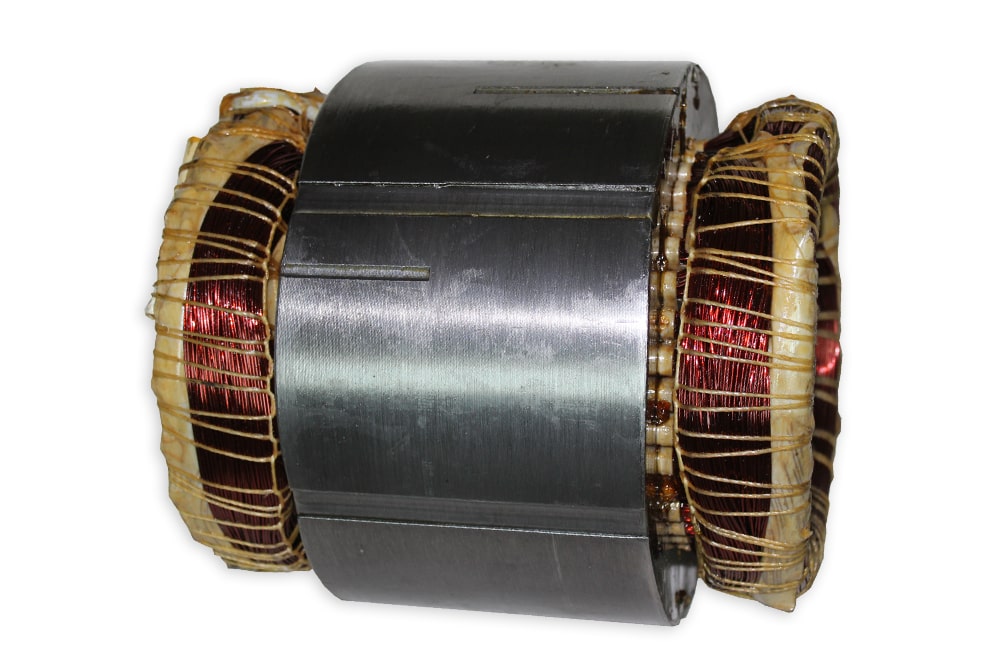

Двигатели изготавливаются по ТУ РБ-05755950-420-93. Предназначены для встраивания в механизмы и представляют собой сердечник статора с обмоткой и залитый алюминием сердечник ротора без вала.

Онлайн-заказ

Описание

Двигатели выпускаются в исполнениях:

—общего назначения (трехфазные и однофазные);

— швейные;

— многоскоростные.

По своим электрическим параметрам двигатели соответствуют аналогичным двигателям основного исполнения.

При заказе следует оговаривать длину выводных концов, комплектование балансировочными грузами и вентилятором.

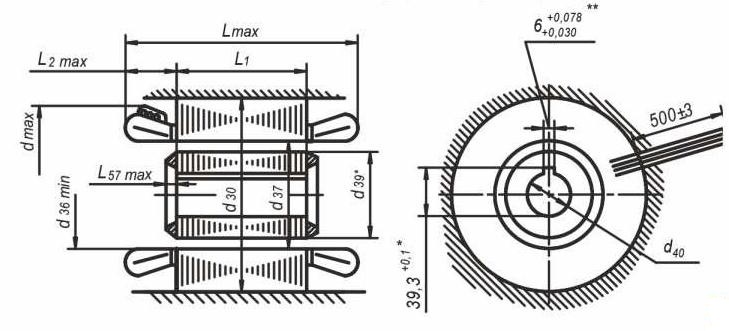

Размеры встраиваемых двигателей

Таблица 1

Размеры встраиваемых двигателей

Типоразмер двигателя				Размеры, мм									Масса, кг
				Статор					Ротор
	d₃₀	d₃₀*	dmax	d₃₆	d₃₇	L₁	L₂max	Lmax	d₃₉*	d₄₀	L₁	L₅₇
АИРВ56А2; АИРВЗЕ56А2	89^+0,125 ^+0,071	89^+0,054	84	48,5	47±0,08	40	34	106	46,4±0,019	16^+0,027	40	15,9	1,9
АИРВЕ56А2													1,84
АИРВ56В2, АИРВЗЕ56В2						47		113			47		2,2
АИРВЕ56В2													2,1
АИРВЕ56С2; АИРВЗЕ56С2						55		121			55		2,5
АИРВ56А4; АИРВЗЕ56А4				57	55,5±0,037	45		110	55,0±0,023		45	12,5	2,3
АИРВЕ56А4													2
АИРВ56В4; АИРВ3Е56В4						60		125			60		2,9
АИРВЕ56В4													2,5
АИРВ6ЗА2	100^+0,125 ^+0,071	100^+0,054	95		55,3±0,037	50		116	54,7±0,023	20^+0,033	50	16,6	3,7
АИРВ63В2; АИРВЗЕ6ЗВ2						67		133			67		4,5
АИРВЕ6ЗВ2													3,7
АИРВ6ЗА4; АИРВ6ЗА4/2				63	61,5±0,037	56		121	61,0±0,023		56	11,2
АИРВ63В4/2; АИР6ЗВ4; АИРВЗЕ6ЗВ4						72		137			72		4,2

АИРВЕ6ЗВ4													3,9
АИРВ63А6; АИРВ6ЗВ6				69,5	68,0±0,037				67,5±0,023			10,5	4,1
АИРВ71А2; АИРВЕ71А2	116^+0,133 ^+0,079	116^+0,054	109	67	62,8±0,06	68	41	151	62,3±0,023	25^+0,021	68	15,5	6,1
АИРВ71А2Ш													6
АИРВ71В2; АИРВЕ71В2						77		160			77		6,5
АИРВ7171В2Ш													6,4
АИРВЕ71С2						90	37	165			90		8,3
АИРВ71С2Ш						68	41	151			68		6,6
АИРВ71А4, АИРВ71А4/2; АИРВЕ71А4;АИРВ71А4Ш				74	70,0±0,06	62		145	69,5±0,023		62	14	5,3

АИРВ71В4; АИРВ71В4/2; АИРВЕ71В4						78		161			78		6,3
АИРВ71В4Ш													6,2
АИРВЕ71С4						90	37	165			90		8
АИРВ71А6				80	78,0±0,06	65		142	77,5±0,023		65	8,5	5,3
АИРВ71В6						90		167			90		6,9
АИРВ71В8								151					6,2
АИРВ80А2; АИРВЗЕ80А2	131^+0,155 ^+0,092	131^+0,063	124	76	72,0±0,06	78	45	169	72,3±0,023	30^+0,021	78	20	8,4
АИРВ80В2; АИРВЗЕ80В2						102		193			102		10,5
АИРВЕ80В2								188
АИРВЕ80С2						122	37	197			122	18	12,7
АИРВ80А4; АИРВЗЕ80А4				89,5	86,0±0,07	78	46	169	85,5±0,027		78	10	7,9
АИРВ80В4; АИРВЗЕ80В4; АИРЕ80В4; АИРВ80В8/4						98		189			98		9,6
АИРВЕ80С4						122	37	197			122		12,7
АИРВ80А6				92	89,0±0,07	78	40	159	88,5±0,027		78	11	7,8
АИРВ80В6						115		196			115		12,4
АИРВ80А8; АИРВ80А4/2				86	80,0±0,06	98		179	79,5±0,023		98	10	9
АИРВ80В8; АИРВ80В4/2						115		196			115		10,1
АИРВ90А2; АИРВС90А2	149^+0,163 ^+0,100	149^+0,063	139		81,9±0,07	100	49	199	81,3±0,027	35^+0,025	100	23	14
АИРВ90А4, АИРВС90А4				100	96,0±0,07	96		195	95,5±0,027		96	13,5	12,3
АИРВ90А6, АИРВС90А6, АИРВ90А8/4				104	100,0±0,07	110	44		99,5±0,027		110	10	13,4

АИРВ90А8; АИРВС90А8				108	104,1±0,07	100		185	103,6±0,027		100		11,8
АИРВ90В8; АИРВС90В8						130	42	215			130		15.1
АИРВ90А4/2; АИРВ90А6/4				100	96,0±0,07	120	44	209	95,5±0,027		120	13,5	13,8
АИРВ100А2; АИРВС100А2	168^+0,171 ^+0,108	168^+0,1	158	93	89,05±0,07	105		208	88,2±0,027	36,5^+0,025	105	24	19
АИРВ100В2; АИРВС100В2						136		239			136		23 , 7
АИРВ100А4; АИРВС100А4				108	104,0±0,07	98		201	103,5±0,027		98	14	17,1
АИРВ100А6/4													16,5
АИРВ100А6/4/2													15,7
													16,6
АИРВ100А8/6/4
АИРВ100А8/4				117	113,0±0,07				112,5±0,027				15,4
АИРВ100А8/6													16,1
АИРВ100В4, АИРВС100В4				108	104,0±0,07	127		230	103,5±0,027		127		21,4
АИРВ100В6/4													20,5
АИРВ100В6/4/2													18,8
АИРВ100В8/6/4													20,7
АИРВ100В6;АИРВ100В8/4, АИРВ100В8/6				117	113,0±0,07	120		223	112,5±0,027		120		19,4
АИРВ100В8;АИРВ100В8						100		203			100	12	18,3
АИРВ100А4/2				104	100,0±0,07	104		207	99,5±0,027		104	14	17,8
АИРВ100А8/4/2													18,4
АИРВ100В4/2						135		238			135		22,4
АИРВ100В8/4/2													23
АИРВ112А2	191^+0,194 ^+0,122	191^+0,115	175	112	108,0±0,07	125	57	240	107,0±0,027	46^+0,025	125	25,5	27,6
АИРВ112А4; АИРВ112А8/4 АИРВ112А4/2				125	120,0±0,07				119,4±0,027			28	25,8
АИРВ112А6			179	138	132,0±0,08	100		215	131,4±0,031		100	14,5	20,5
АИРВ112В6						125		240			125		25,1
АИРВ112А8						100					215		19.6
АИРВ112В8						130	52	235			130		26,3
АИРВ1З2В2	225^+0,202 ^+0,130	225^+0,115	215	133	127,0±0,08		60	251	126,0±0,031	54^+0,030		45,5	38,5
АИРВ1З2А4; АИРВ1З2А6/4/2				146	140,0±0,08	115	56	228	139,3±0,031;			115	36
АИРВ132В4								160	273		160	34	45,1
АИРВ1З2А6				160	154,0±0,008	115		228	153,3±0,031		115	36	30,4
АИРВ1З2В6						160		273			160	34	43,6
АИРВ1З2А8				165	158,0±0,08	115		228	157,3±0,031		115	36	32,7
АИРВ1З2В8						160		273			160	34	40
АИРВ160А2	260^+0,210 ^+0,158	260^+0,13	246	146	140,0±0,08	139	95	325	138,4±0,031	60^+0,046	139	65	58,8
АИРВ160В2						164		350			164		66,9
АИРВ160А4				170	163,0±0,08	154	90	320	162±0,031		154	47	61,4
АИРВ160В4						184		350			184		69,2
АИРВ160А6				185	180,0±0,08	159	85	310	179,2±0,031		159	40	60,2
АИРВ160В6						214		365			214		78,5
АИРВ160А8						159	80	300			159		59,7
АИРВ160В8						214		355			214		78
АИРВ160А4/2				170	163,0±0,08	134	95	320	162±0,031		154	47	61,4
АИРВ160В4/2						174		350			184		69,2
АИРВ160А6/4				185	180,0±0,08	159	85	310	179,2±0,031		159	40	60,2
АИРВ160В6/4						214		365			214		78,5
АИРВ160А8/4						159	80	300			159		60,2
АИРВ160В8/4						214		355			214		78,5
АИРВ160А6/4/2				170	163,0±0,08	154	90	320	162±0,031		154	47	61,4
АИРВ160В6/4/2						184		350			184		69,2
АИРВ160А8/4/2						154		320			154		61,4
АИРВ160В8/4/2						184		350			184		69,2
АИРВ180А2	295^+0,222 ^+0,170	295^+0,13	277	161	154,6±0,08	134	100	330	152,6±0,031	70^+0,046	134	60	74,1
АИРВ180В2						174		370			174		90,1
АИРВ180А4				196	189,6±0,1		90	340	188,4±0,036			48	86,3
АИРВ180В4						214		380			214		101,8
АИРВ180В6				214	209,6±0,1	199	75	340	208,7±0,036		199	50	90,3
АИРВ180В8							70	330

По своим электрическим параметрам двигатели соответствуют аналогичным двигателям основного исполнения (см. "Электрические параметры двигателей серии АИР")
