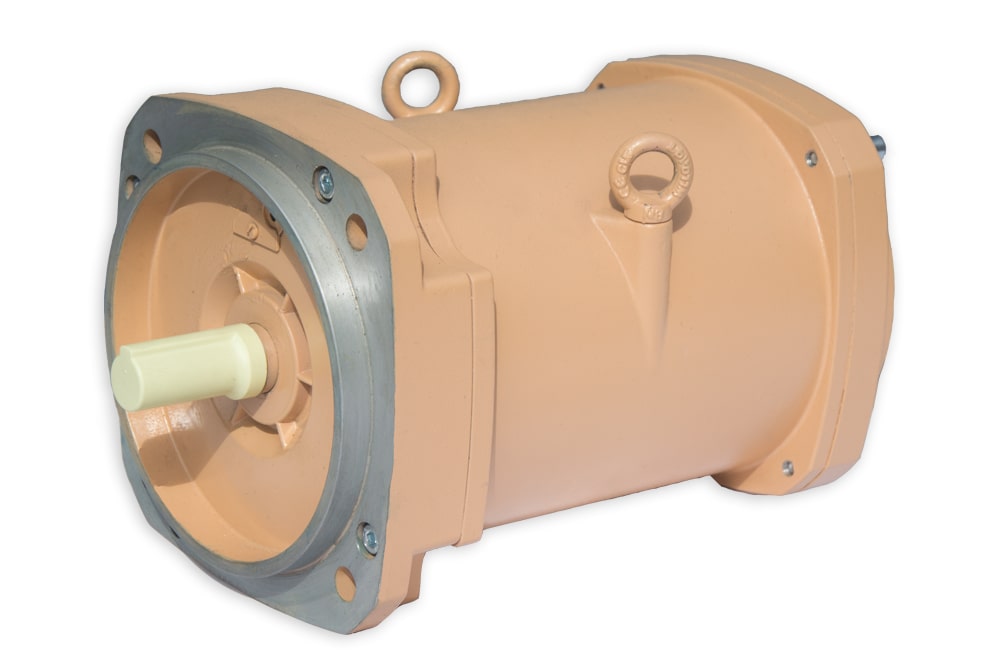

Двигатели серии АИРБС (IP67)
Двигатели имеют исполнение по взрывозащите Exd ll BT4GbU по ГОСТ 31610.0-2014.
Конструктивные особенности двигателей:
- двигатели закрытого исполнения,
- с естественным охлаждением,
- без коробки выводов.
Вывод силовых проводников и термозащиты предусмотрен через передний фланцевый щит.
Габаритные и присоединительные размеры двигателей серии АИРБС
Таблица 1
Габаритные и присоединительные размеры двигателей серии АИРБС
|
Обозначение размера |
Значение размера для двигателей типоразмера |
|||||||
|
56 |
71 |
80 |
90 |
100 |
112 |
132 |
||
|
М |
S |
|||||||
|
Габаритные (максимальные) |
||||||||
|
L30 |
207 |
241 |
295 |
294 |
337 |
370 |
416 |
378 |
|
Установочные и присоединительные |
||||||||
|
L1 |
23 |
40 |
80 |
|||||
|
d1 |
11 |
19 |
22 |
32 |
38 |
|||
|
d20 |
115 |
165 |
215 |
300 |
||||
|
d22 |
9 |
12 |
15 |
19 |
||||
|
d24 |
140 |
200 |
250 |
350 |
||||
|
d25 |
95 |
130 |
180 |
250 |
||||
|
Справочные |
||||||||
|
L20 |
15 |
|||||||
|
L21 |
10 |
14,8 |
19,8 |
|||||
|
b1 |
4 |
6 |
10 |
|||||
|
b2 |
24 |
38 |
||||||
|
h1 |
4 |
6 |
8 |
|||||
|
h2 |
31,5 |
44 |
61 |
67 |
80 |
85 |
||
|
h5 |
12,5 |
21,5 |
24,5 |
35 |
41 |
|||
Таблица 2
Технические характеристики двигателей серии АИРБС
|
Типоразмер двигателя |
Мощность, кВт |
КПД, % |
Коэффи-циент мощности |
Сколь-жение, % |
Критическое скольжение, % |
Мпуск |
Мmах |
Мmin |
Iпуск |
Iн, А |
Масса, кг |
|
Синхронная частота вращения 3000 об/мин |
|||||||||||
|
АИРБС56А2 |
0,18 |
60,0 |
0,73 |
5,0 |
40 |
2,4 |
2,6 |
2,2 |
4,0 |
0,63 |
4,00 |
|
АИРБС56В2 |
0,25 |
60,0 |
0,74 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,86 |
4,30 |
|
|
АИРБС56А2К |
0,09 |
60,0 |
0,70 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,33 |
4,10 |
|
|
АИРБС56В2К |
0,12 |
60,0 |
0,70 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,44 |
4,70 |
|
|
АИРБС71А2К |
0,37 |
74,0 |
0,90 |
9,8 |
2,4 |
2,5 |
2,1 |
4,4 |
0,85 |
9,60 |
|
|
АИРБС71В2К |
0,55 |
73,0 |
0,90 |
10,0 |
2,3 |
2,5 |
2,0 |
4,3 |
1,27 |
10,00 |
|
|
АИРБС71А2 |
1,00 |
70,0 |
0,85 |
8,0 |
2,0 |
2,2 |
1,6 |
5,5 |
2,60 |
9,80 |
|
|
АИРБС71В2 |
1,20 |
72,0 |
0,83 |
7,7 |
2,0 |
2,2 |
1,6 |
5,5 |
3,00 |
10,00 |
|
|
АИРБС80А2 |
1,50 |
75,0 |
0,84 |
4,6 |
2,2 |
2,4 |
2,1 |
5,7 |
3,60 |
12,50 |
|
|
АИРБС80В2 |
2,40 |
76,0 |
0,85 |
6,8 |
2,5 |
2,5 |
2,2 |
6,5 |
5,80 |
15,10 |
|
|
АИРБС90L2 |
3,50 |
80,0 |
0,86 |
7,0 |
2,0 |
2,2 |
1,6 |
6,5 |
7,70 |
22,75 |
|
|
АИРБС100S2 |
4,80 |
82,0 |
0,86 |
6,5 |
2,5 |
2,7 |
1,6 |
7,5 |
10,40 |
27,50 |
|
|
АИРБС100L2 |
6,30 |
82,0 |
0,86 |
6,5 |
2,5 |
2,7 |
2,0 |
7,5 |
14,00 |
32,00 |
|
|
АИРБС112М2 |
7,50 |
84,0 |
0,88 |
6,5 |
2,0 |
2,2 |
1,6 |
7,5 |
14,80 |
43,90 |
|
|
АИРБС1З2М2 |
11,00 |
87,5 |
0,88 |
3,6 |
2,6 |
2,2 |
1,2 |
7,5 |
21,70 |
59,50 |
|
|
АИРБС1З2LA2 |
15,00 |
82,0 |
0,94 |
8,8 |
2,8 |
3,0 |
2,3 |
5,2 |
6,71 |
69,00 |
|
|
АИРБС132LB2 |
20,00 |
85,1 |
0,92 |
6,6 |
3,6 |
3,8 |
3,0 |
6,6 |
6,31 |
84,20 |
|
|
Синхронная частота вращения 1500 об/мин |
|||||||||||
|
АИРБС56А4 |
0,12 |
55,0 |
0,60 |
5,0 |
40 |
2,4 |
2,6 |
2,2 |
4,0 |
0,55 |
4,00 |
|
АИРБС56В4 |
0,18 |
50,0 |
0,60 |
8,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,94 |
4,70 |
|
|
АИРБС56A4К |
0,06 |
50,0 |
0,55 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,33 |
4,10 |
|
|
АИРБС56В4К |
0,09 |
50,0 |
0,55 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,50 |
4,70 |
|
|
АИРБС56ААК4 |
0,045 |
50,0 |
0,55 |
5,0 |
2,4 |
2,6 |
2,2 |
4,0 |
0,25 |
4,10 |
|
|
АИРБС71А4К |
0,25 |
65,0 |
0,80 |
11,8 |
2,6 |
2,6 |
2,2 |
3,8 |
0,73 |
9,00 |
|
|
АИРБС71В4К |
0,37 |
66,3 |
0,81 |
12,5 |
2,5 |
2,5 |
2,1 |
3,8 |
1,04 |
10,00 |
|
|
АИРБС71В4 |
0,80 |
72,0 |
0,75 |
8,5 |
2,2 |
2,2 |
1,6 |
5,0 |
2,30 |
10,00 |
|
|
АИРБС80В4 |
1,70 |
71,0 |
0,78 |
10,2 |
2,8 |
2,6 |
2,4 |
5,0 |
4,40 |
13,90 |
|
|
АИРБС90L4 |
2,40 |
77,0 |
0,81 |
10,0 |
2,2 |
2,2 |
2,0 |
6,0 |
5,80 |
21,67 |
|
|
АИРБС100S4 |
3,20 |
77,0 |
0,80 |
7,5 |
2,5 |
2,7 |
2,0 |
6,0 |
7,90 |
26,00 |
|
|
АИРБС112М4 |
5,50 |
82,0 |
0,86 |
8,0 |
2,0 |
2,5 |
1,6 |
7,0 |
11,40 |
42,10 |
|
|
АИРБС1З2S4 |
8,50 |
85,0 |
0,82 |
4,0 |
2,0 |
2,5 |
1,5 |
7,0 |
16,00 |
53,30 |
|
|
АИРБС1З2М4 |
11,50 |
87,0 |
0,78 |
5,2 |
2,7 |
2,7 |
1,5 |
7,0 |
24,20 |
66,40 |
|
|
АИРБС132LA4 |
15,00 |
86,0 |
0,81 |
5,9 |
3,3 |
3,7 |
2,9 |
6,5 |
32,70 |
67,10 |
|
|
АИРБС132LB4 |
20,00 |
86,9 |
0,88 |
6,2 |
3,2 |
3,5 |
2,7 |
6,5 |
39,70 |
83,40 |
|
|
Синхронная частота вращения 1000 об/мин |
|||||||||||
|
АИРБС71В6 |
0,63 |
66,0 |
0,66 |
7,0 |
40 |
1,9 |
2,1 |
1,5 |
4,5 |
2,20 |
11,20 |
|
АИРБС80В6 |
1,25 |
66,5 |
0,73 |
10,7 |
2,1 |
2,1 |
1,6 |
4,0 |
2,90 |
15,60 |
|
|
АИРБС90L6 |
1,70 |
71,0 |
0,72 |
10,0 |
2,0 |
2,2 |
1,6 |
6,0 |
5,20 |
22,76 |
|
|
АИРБС100L6 |
2,60 |
76,0 |
0,76 |
9,2 |
2,0 |
2,2 |
1,6 |
6,0 |
6,80 |
36,36 |
|
|
АИРБС112МА6 |
3,00 |
78,0 |
0,76 |
8,0 |
2,3 |
2,4 |
1,9 |
6,0 |
7,00 |
36,80 |
|
|
АИРБС112MB6 |
4,00 |
75,0 |
0,81 |
8,0 |
1,9 |
2,2 |
1,9 |
6,0 |
10,00 |
41,40 |
|
|
АИРБС1З2S6 |
6,30 |
84,0 |
0,80 |
5,0 |
2,3 |
2,4 |
1,9 |
5,2 |
14,20 |
52,20 |
|
|
АИРБС1З2М6 |
8,50 |
84,0 |
0,77 |
4,5 |
2,2 |
2,2 |
1,9 |
6,0 |
20,00 |
64,60 |
|
|
Синхронная частота вращения 750 об/мин |
|||||||||||
|
АИРБС71В8 |
0,37 |
50,0 |
0,61 |
11,0 |
40 |
1,8 |
2,0 |
1,5 |
4,0 |
1,80 |
11,20 |
|
АИРБС80В8 |
0,60 |
60,0 |
0,64 |
10,0 |
1,6 |
1,7 |
1,4 |
3,0 |
2,30 |
15,80 |
|
|
АИРБС90LА8 |
0,90 |
69,0 |
0,72 |
8,0 |
1,6 |
1,9 |
1,5 |
3,5 |
2,30 |
21,20 |
|
|
АИРБС100L8 |
1,60 |
69,5 |
0,64 |
10,0 |
1,9 |
2,0 |
1,6 |
5,5 |
5,60 |
33,85 |
|
|
АИРБС112МА8 |
2,20 |
78,0 |
0,70 |
7,0 |
1,8 |
2,2 |
1,4 |
6,0 |
6,10 |
35,90 |
|
|
АИРБС112МВ8 |
3,00 |
79,0 |
0,74 |
7,0 |
1,8 |
2,2 |
1,4 |
6,0 |
7,80 |
42,60 |
|
|
АИРБC132S8 |
4,00 |
83,0 |
0,70 |
6,0 |
1,8 |
2,2 |
1,4 |
6,0 |
10,40 |
52,70 |
|
|
АИРБС1З2М8 |
5,50 |
83,0 |
0,74 |
6,0 |
1,8 |
2,2 |
1,4 |
6,0 |
13,80 |
65,60 |
|
