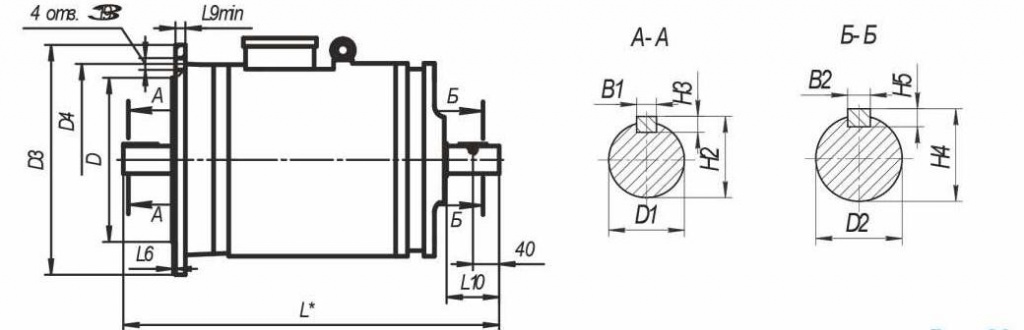

Размеры двигателей указаны на рисунке и в таблице 1.


Размеры двигателей лифтовых малошумных односкоростных

а®б 7.jpg



Таблица 1

Размеры двигателей лифтовых малошумных односкоростных

Тип двигателя

B1*

B2

H2

H3*

   H4

H5*

D

D1

D2

D3

D4

L*

L2

L6

L9

L10

Масса, кг

АИР132М4НЛБУ3

10h9

12h9

   +0,1
41
   -0,3

8

    +0,1
45
    - 0,3

0,45

   + 0,016
250js6
    - 0,013

38k6

42k6

350

300

566,5

80±0,6

5±0,15

15

80±0,6

83

АИР1З2S6НЛБУЗ

528,5

70

АИР1З2SA6НЛБУЗ

67

АИР160SA6НЛБУЗ

12h9

   +0,1
45
   -0,3

42k6

662,5

107

АИР 160М6НЛБУ3

695

115

АИР180M6НЛБУЗ

16h9

16h9

      +0,1
59
   -0,3

10

     +0,1
59
     -0,3

10

350js6 (±0,018)

55m6

55m6

450

400

767,5

110±0,7

140


* Справочные размеры. Остальные размеры — установочные и присоединительные


Таблице 2

Технические характеристики двигателей лифтовых малошумных односкоростных

Параметры

Типоразмеры двигателей лифтовых малошумных

АИР132М4НЛБ

АИР132S6НЛБ

АИР132SА6НЛБ

АИР160SА6НЛБ

АИР160М6НЛБ

АИР180М6НЛБ

Мощность, кВт

7,5

5,5

3

7,5

9

18,5

Номинальная частота вращения, об/мин

1470

960

970

970

980

960

КПД, %

85

84

82,5

86

87

89

Коэффициент мощности

0,81

0,76

0,7

0,76

0,71

0,82

Номинальный ток при 380 В, А

16,5

13,1

7,9

17,4

22,1

37,5

Номинальный момент, Н• м

48,7

54,7

29,5

73,8

87,7

179

Пусковой момент, Н• м

140

125

69

150

220

340

Минимальный момент, Н• м

130

100

65

145

200

320

Максимальный момент, Н• м

170

150

110

270

350

480

Динамический момент инерции ротора, кг•м²

0,034

0,04

0,04

0,065

0,15

0,2

Масса, кг

83

70

67

107

115

140

Средний уровень звука (корректированный уровень звуковой мощности), дБ(А)

56(65)

56(65)

56(65)

56(65)

56(65)

56(65)
